XSG旋转闪蒸干燥机 得得

闪蒸照片


工作原理

热空气由进风口经环隙高速旋转地进入搅拌粉碎室内。大颗粒、较大较湿的颗粒团在搅拌室内被机械粉碎,并受到离心、剪切、碰撞、磨擦等作用进一步被微粉化,降低颗粒的湿含量,增加颗粒蒸发面积,湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升,在上升过程中进一步干燥。由于气固两相作用旋转流动,固相惯性大于气相,固气两相间的相对速度较大,强化两相间的传热传质,所以该机干燥强度高。

该机的设计采用了热传导和热辐射的原理,物料经供料螺旋进入干燥机内,在壳体内旋转管束外围铲子的搅拌作用下与换热管充分接触,使其水分得到蒸发,同时推进铲将物料由进料端输送到出料端。干燥一般采用逆流加热方式,根据需要也可采用顺流加热方式。


概述

XSG系列旋转闪蒸干燥机是我厂消化和吸收国外的先进技术,改进研制的用来干燥膏粘状、滤饼以及粉料状等物料的新型干燥设备。本厂设有先进实验室,可以为用户代做各种物料干燥试验,提供试验数据和协助选型。 该机是我公司改进的一种新型、高效、节能的干燥设备,其各项技术经济指标在同类产品中达到国际水平。


特点

1.由于物料受到离心、剪切、碰撞、磨擦而被微粒化呈高度分散 状态,且气固两相间的相对速度较大,强化了传质传热,使该 机干燥强度高。

2.干燥气体进入干燥机底部,产生强烈的旋转气流,对器壁上物 料产生强烈的冲刷带出作用,消除粘壁现象。

3.在干燥机底部高温区,热敏性物料不与热表面直接接触,解决 了热敏性物料的焦化变色问题。

4.由于干燥室内周向气速高,物料停留时间短,达到高效、快速, 小设备大生产。

5.干燥室内设置旋流片,以控制物料水份达到极低水平。

6.干燥室上部分散器可以控制出口物料的粒度及湿度。

7.该机能耗低,热效率高;

8.该机可调性好,适用范围广;

9. 易于安装,操作简单,维修方便;

10.作业环境清洁,噪声小。


应用

该机广泛应用于轻工、化工、粮食、食品、饲料等行业,如酒槽、啤酒槽、化肥、玉米胚芽、玉米纤维、蛋白粉、菜籽饼、鸡粪等粉状、片状、纤维状无太大粘性的松散类物料的干燥。

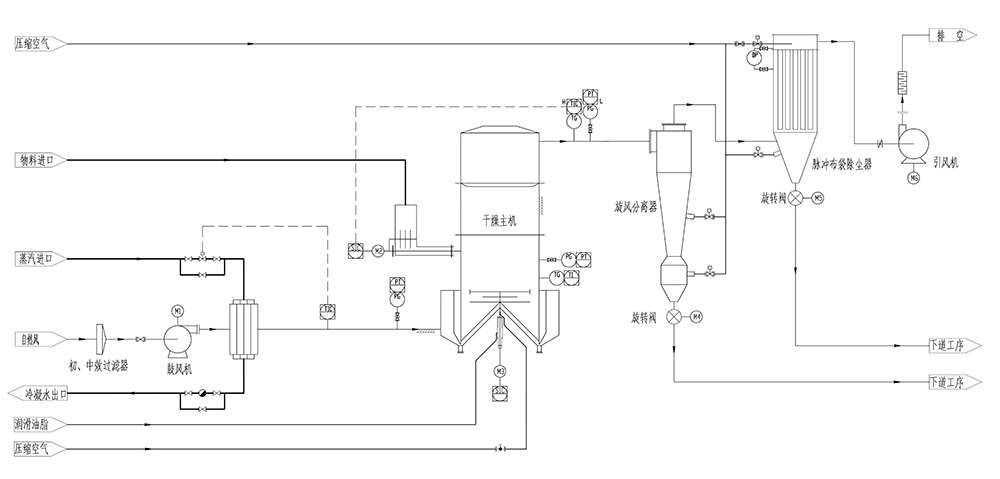

工艺流程图

0001


技术参数

型号规格

Model

直径MM

Dia.

最大蒸发量KG/H

Max.Evaporation

主机功率KW

Power

主机外形尺寸MM

Main Machine size

主机重量KG

 Weight

XSG-400

400

50

4-5.5

920×920×3800

1800

XSG-600

600

110

5.5-7.5

1200×1200×4200

2100

XSG-800

800

200

7.5-11

1400×1400×4700

2500

XSG-1000

1000

300

11-15

1600×1600×5200

2900

XSG-1200

1200

450

15-18.5

2100×2100×5500

4500

XSG-1400

1400

640

18.5-22

2400×2400×6500

5600

XSG-1600

1600

830

22-30

2500×2500×6800

6500

XSG-1800

1800

1000

30-37

2600×2600×7000

9300

XSG-2000

2000

1300

37-55

3000×3000×7500

11500
