HYG系列回转圆筒干燥机 得得

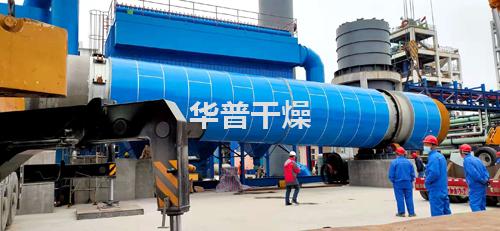

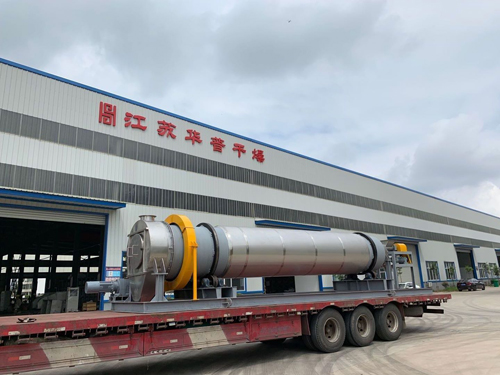

回转圆筒干燥机4回转圆筒干燥机5


概述

HYG型回转圆筒干燥机是一种处理物料量大,能连续干燥的干燥机。它主要由热源、加料装置、转筒、传动装置、出料部分以及尾气除尘装置等组成。该机生产能力大,适用范围广,流体阻力小,操作上允许波动范围大,操作方便。干燥后物料含水量可低子1%。


特点

1.转筒干燥器机械化程度高,生产能力较大;

2.流体通过筒体阻力小,功能消耗低 ;

3.对物料特性的适应性比较强 ;

4.操作稳定,操作费用较低,产品干燥的均匀性好。


热源

蒸汽、电、热风炉或其它工业废热等。


载热体

热空气、烟道气等。


应用

适用于化工、冶金、建材、轻工等行业和粉状、颗粒状、块状以及掺入干料的膏糊状物料。在化工行业中,如硫酸铵、硫化碱、硝酸铵、尿素、草酸、重铬酸钾、聚氯乙烯、二氧过锰、碳酸钙、磷矿、普通过磷酸钙、重过磷钙、磷酸三纳、三聚磷酸钠等的干燥。

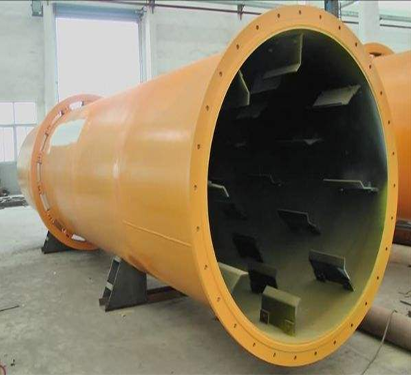

回转圆筒干燥机53


工作原理

如图所示,需干燥的湿物料经过螺旋传送机送到HYG干燥机的进料箱后进入转筒内,转筒为一稍倾斜的圆筒。物料与载热体在筒内通过抄板的作用充分接触,该接触方式根据物料的特性有逆流接触和并流接触。随着筒体的转动,物料在重力作用下移动到较低的一端,湿物料在移动过程中,从载热体吸收热量,使水份蒸发而得以干燥。随后经出料箱出料。载热体吸收水份后作为尾气排出筒体。尾气排入大气前,可经除尘装置除尘后排定。根据对尾气含尘量的要求不同,可选择对除尘设备的配置组合。(如要求较低含尘量,可将尾气先经旋风除尘器处理,再经脉冲袋式除尘器或水幕除尘器进一步处理后排空)。

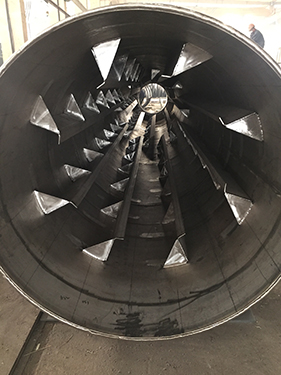

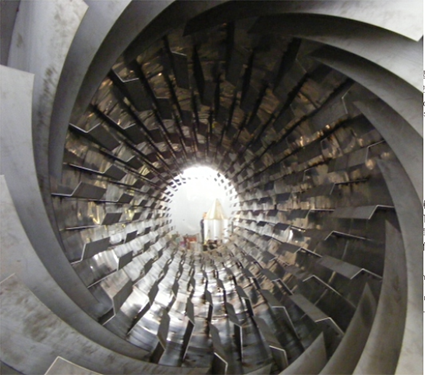

回转圆筒干燥机内部结构1.JPG回转圆筒干燥机内部结构2


工艺流程图
