WYG卧式圆盘干燥机 得得

41页:圆盘干燥机

概述

卧式圆盘干燥机是一种高效的传导型连续干燥设备,其独特的结构和工作原理决定它具有热效率高、能耗低、占地面积小、配置简单、操作控制方便、操作环境好等特点,特别适合于处理量大、蒸发强度要求高的物料干燥,广泛应用于城市污泥、化工污泥、饲料、农药等行业的化工操作。


工作原理

卧式圆盘干燥机采用热传导间接加热方式,主要由筒体、热轴、传动系统、旋转接头等组成。筒体采用夹套结构,热轴采用单轴圆盘式结构,加热介质通过圆盘双侧面和夹套内侧面将壳体内的物料加热。在密闭的干燥室内,带有圆盘的热轴缓慢旋转,蒸汽作为热介质从转子空心轴的一端进入,通过旋转圆盘将热量传递给物料,物料在圆盘外吸热不断蒸发湿份,凝结的冷凝水从转子另一端排出。热轴周边装有带一定倾角的推进叶片,随着旋转,一方面不断将物料刮起和搅拌,使之与金属换热表面接触,另一方面将物料从入口一侧推向出口一侧。出料端设置有溢流板,调节料位高度,可满足不同湿度物料的生产需要,实现一机多用。


特点

1、圆盘干燥机中,热轴内流道特殊,设计巧妙,是主要传热面积,圆盘双面传热,所以传热面积大(占总传热面积的80%~85%),结构紧凑,外形尺寸小,热效率高;

2、圆盘干燥机中,由于圆盘及叶片搅拌过程中产生挤压和松弛,使圆盘间的物料不断翻转,圆盘加热面不断更新,换热均匀;

3、可采用低品位饱和蒸汽作传热介质,运行费用低;

4、圆盘干燥机中,热轴属低速搅拌型设备,盘面磨损性小;

4、圆盘干燥机中,物料存留率高,停留时间可在30min到几小时间任意选择;

5、系统负荷小,可靠性高,持续运行性好,可长期连续运转;

6、运行时温度和粉尘量低,系统安全性好;

7、辅助设备少,系统简单;

8、设置载气补给口,所需辅助空气少,尾气处理装置小;

9、结构牢固,维护少,保养方便,持久耐用。

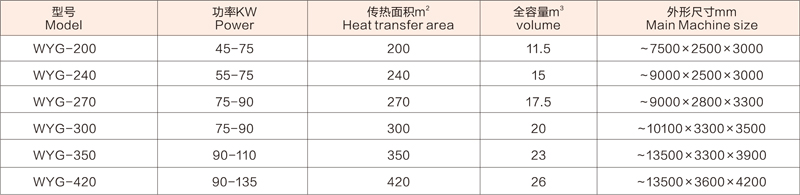

技术参数

WYG卧式圆盘干燥机
