JYG桨叶干燥机 得得

13页-1:桨叶干燥机

工作原理

空心桨叶式干燥机是一种传导加热的低速搅拌型干燥机。在干燥器筒体上设置夹套,空心轴上设置空心浆叶,在其中通热载体,湿物料在搅拌浆叶的搅拌下筒体及浆叶热表面进行充分热交换,以达到干燥的目的。

工作原理

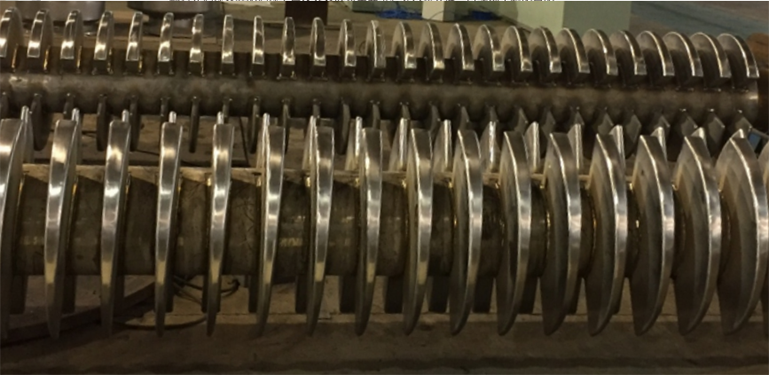

桨叶轴照片


特点

结构紧凑,传热面积大,占地面积小,干燥时用气量小,粉尘少桨叶相互作用具有自净功能,能使物料停留时间长,填充系数高。


应用范围

该机适用于处理各种膏糊状,粒状粉状等热稳定性好的物料,在特殊条件下也可干燥热敏性物料及在干燥过程中回收溶剂。加热介质可采用蒸汽,热水,热油等。典型干燥物料有:碳黑,碳酸钙,石膏,粘土,尼龙和聚脂片,聚乙烯,聚丙烯等。


工艺流程图

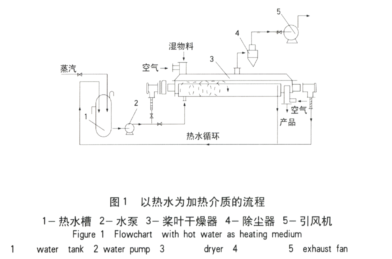

流程

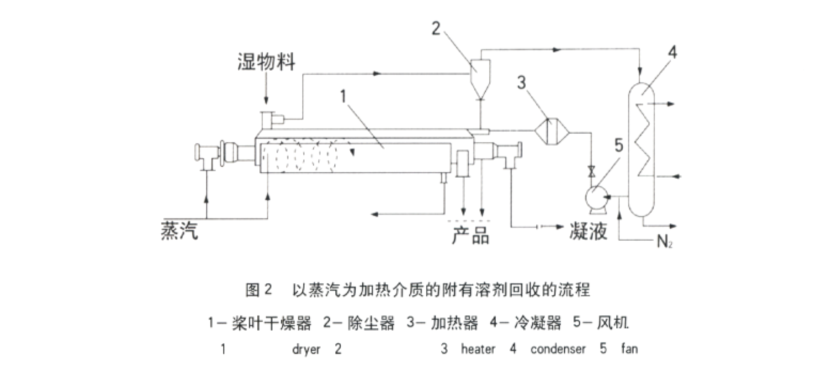

流程2


技术参数

型号
Model

传热面积m2
Heat transfer area

有效容积m3
Effective volume

转速范围r.p.m
Revolution

功率KW
Power

外形尺寸mm
Main Machine size

JYG-8

8

0.3

10-25

4

4900×850×850

JYG-20

20

1.3

10-20

11

6000×1400×1200

JYG-35

35

2.4

10-20

15

7000×1650×1800

JYG-50

50

3.9

10-20

30

8300×1800×2000

JYG-65

65

5.2

10-20

45

9000×2000×2300

JYG-80

80

6.4

5-15

55

9600×2200×2500

JYG-100

100

8.1

5-15

75

9700×2500×2600

JYG-120

120

9.8

5-10

95

10000×2600×2800
