WL系列网带式焙烧炉 得得

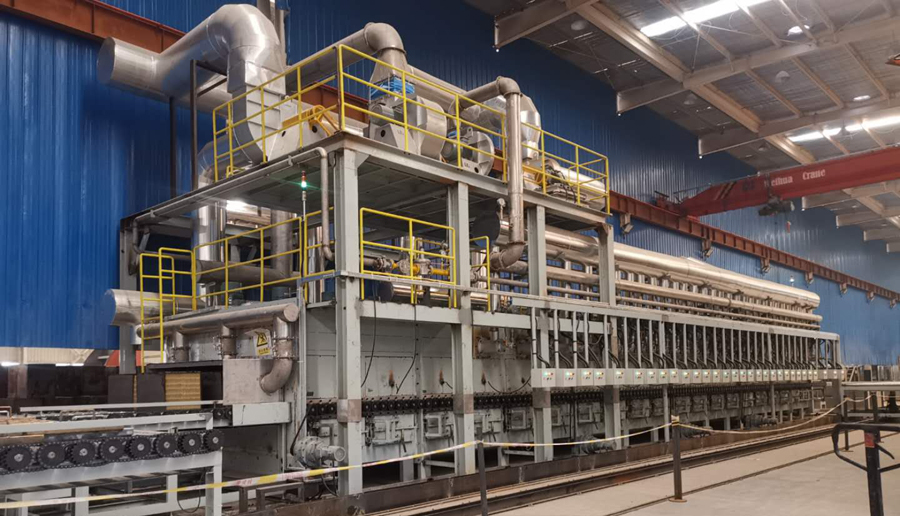

网带式焙烧炉


网带式焙烧炉工作原理

将工件放置在连续运行的网带的加料端,工件随着网带的前进进入到不同温度的各工作区域,各工作区域热风独立循环并且温度独立控制,工件经过升温、恒温、降温等过程,最终在网带的出料端输出,从而实现干燥、焙烧、热处理、退火等工艺过程。工件在炉中的停留时间可以通过调节网带速度来实现。


网带式焙烧炉特点

⊙采用高温及高速热风进行焙烧,产品受热均匀;

⊙各单元独立热风循环,热量损失少,并且温度独立可控;⊙采用阶梯式升温及降温,产品不会骤热或骤冷;

⊙可以选择电加热、天然气、石油液化气等多种热源;

⊙可以与干燥机连成一体,完成干燥及焙烧过程;

⊙由于催化剂在炉中受热均匀,温度稳定,最终获得的催化剂质量稳定可靠。

⊙关键技术参数可在控制屏上预先设定,自动连续操作,产品质量稳定,可以满足大规模工业化生产需求;

⊙可以根据催化剂形状及产量大小,设计出网带宽度在600-1600mm、长度在6-30m、温度在120-800℃之间的各型焙烧炉或干燥焙烧一体炉。


网带式焙烧炉技术参数

  项目 Item

规格 型号SPEC.

网带宽度 (m)

Blet width

有效长度(m)

Effective length

单元数(个)

Unit Qty

使用温度(℃)

Operation Temp

网带速度(cm/min)

Belt speed

加热功率(kw)

Heating power

风机功率(kw)

Fan power

传动功率(kw)

Driving power

WL0.6-X

0.6

5-10

5-10

120-650

5-50

60-300

11-55

0.75-3

WL0.8-X

0.8

5-10

5-10

120-650

5-50

120-300

11-75

0.75-3

WL1.0-X

1.0

6-12

5-10

120-650

6-60

240-900

15-110

1.5-5.5

WL1.2-X

1.2

6-18

5-15

120-650

6-60

360-1200

15-150

1.5-5.5

WL1.4-X

1.4

8-24

8-20

120-650

7-70

480-1800

44-220

3-7.5

WL1.6-X

1.6

10-30

8-25

120-650

7-70

600-2000

44-330

3-7.5

WL1.8-X

1.8

10-30

8-25

120-650

8-80

720-2200

44-330

3-7.5


备注:X为有效长度;技术参数仅供参考,以设计时的技术参数为准;

网带式焙烧炉主要应用领域:

⊙成型催化剂的干燥及焙烧;

⊙汽车催化剂的干燥及焙烧;

⊙脱硝催化剂的干燥及焙烧;

⊙工件退火炉;

⊙工件热处理。

22页-1:催化剂载体622页-2:板式脱销催化剂 22页-3:成型加氢催化剂22页-4:球形或椭球状催化剂

22页-5:氧化铝催化剂载体22页-6:圆柱形催化剂 22页-7:加氢催化剂122页-8:催化剂载体8
