HL回转焙烧炉

微信图片_20200707153107


概述

回转焙烧炉是一种对粉状或粒状物料进行高温加热处理的设备,主要用于物料的活化、氧化、还原、热解、晶型转化等工艺过程,广泛应用于各类催化剂、分子筛、颜料、无机化工、冶金等行业。

回转焙烧炉一般由炉筒、加热系统、保温系统、控制系统组成。正常工作之前,必须先进行烘炉。当炉体温升到工艺要求后,要焙烧的物料由螺旋或溜管及炉头进料箱导料板送入炉筒内。加热系统采用电加热辐射或燃烧室分段控制,炉膛各区域工作温度的保持采用调节电加热元件的功率或燃烧器的火焰大小来实现。倾斜炉筒在慢速转动,物料一边焙烧,一边向前移动,最后由炉尾出料装置进入下一工序。物料在炉筒内的停留时间,通过调节炉筒的倾角和转速来控制。

特点

1、 热源形式可采用电加热、燃气或高温烟气等;

2、 加热方式可采用直接加热,也可采用间接加热;

3、 焙烧温度分区域设定,自动控制,操作温度达350-1100℃;

4、 焙烧时间可通过转速、倾角等手段调节;

5、 根据焙烧工艺曲线和物料特性,选择焙烧炉多种抄板形式;

6、 具有意外停电盘车保护装置;

7、 多重耐火保温保护,热损失小;

8、 焙烧尾气可余热回收;

9、 密封效果好,自动化程度高,持续运行性好,可长期连续运转;

10、结构牢固,维护少,保养方便,持久耐用。


参数表

型号规格

Model

炉筒直径MM

Diameter

炉筒长度MM

Length

主机功率KW

Power

焙烧温度℃

Temperature

主机外形尺寸MM

Main Machine size

HL-400

400

3200-4000

2.2-3

350-1050

6000×1200×1400

HL-600

600

4800-6000

2.2-3

350-1050

8000×1400×1600

HL-800

800

6400-8000

3-4

350-1050

10000×1600×1800

HL-1000

1000

8000-10000

5.5-7.5

350-1050

12500×1800×2000

HL-1200

1200

9600-12000

5.5-7.5

350-1050

14800×2000×2200

HL-1400

1400

11200-14000

5.5-7.5

350-1050

17000×2200×2400

HL-1600

1600

12800-16000

7.5-11

350-1050

19000×2400×2600

HL-1800

1800

14400-18000

7.5-11

350-1050

21000×2600×2800

HL-2000

2000

16000-20000

11-15

350-1050

23500×2800×3000

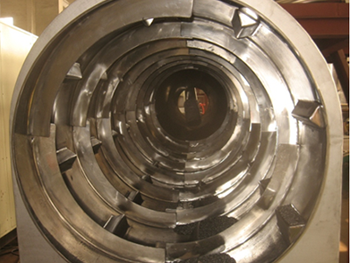

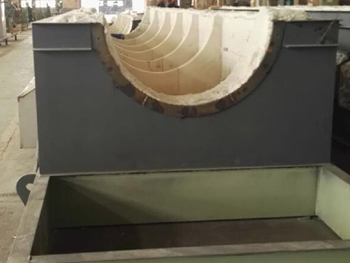

内部抄板结构1 内部抄板结构2s
