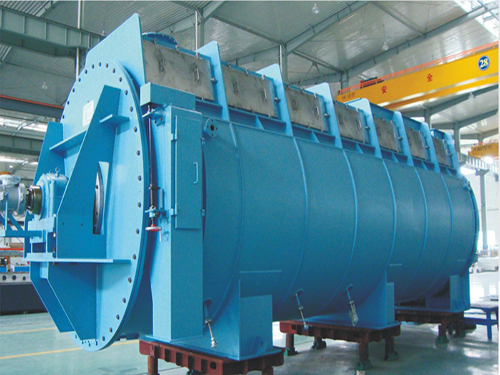

卧式圆盘干燥机 得得

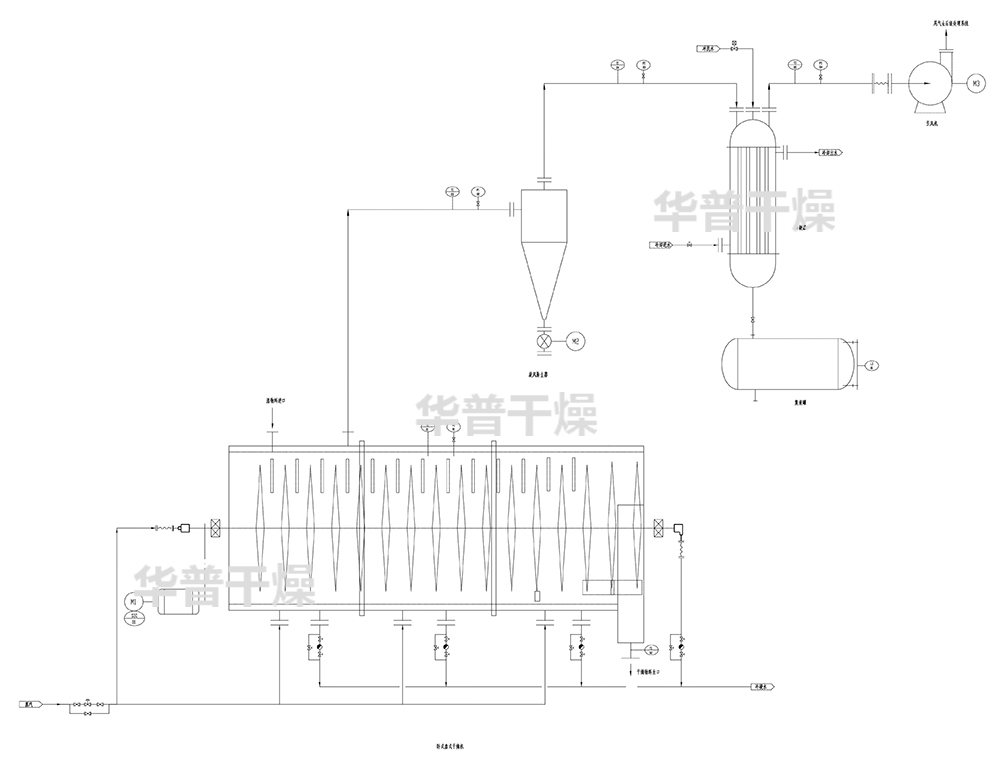

圆盘干燥剂干燥流程图

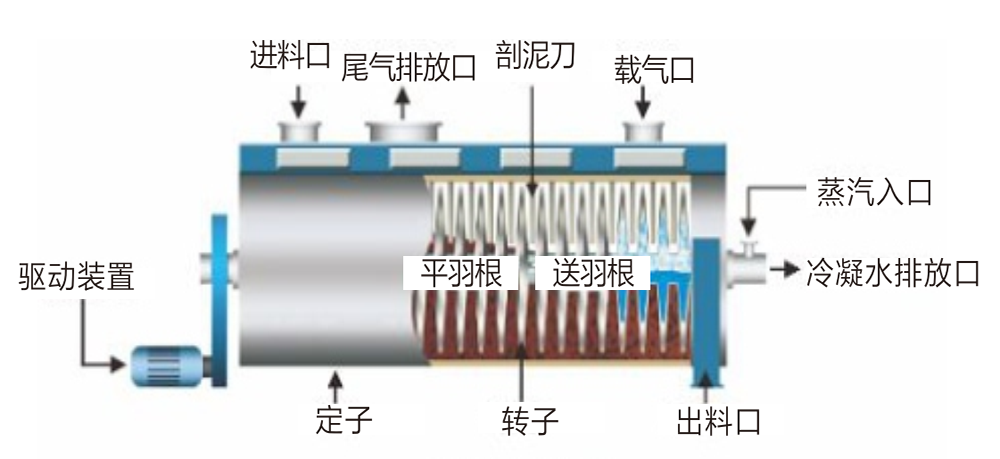

圆盘干燥结构图

0001

进入收集来的车载污泥存储于混凝土料仓,经底部泵输送系统(或抓斗行车系统)定量连续加入到干燥机内,物料在干燥机内与叶片充分接触,物料被加热,物料一边干燥一边向后移动,干燥后的物料经连续排出进入刮板机,最后进入料仓。

干燥利用低压饱和蒸汽或过热蒸汽对物料间接加热,使其中的水分蒸发,蒸气冷凝成水通过疏水阀排出,冷凝水回收再利用。

干燥机壳体内设定为负压操作,干燥蒸发出的水蒸气经负压引出,进入旋风除尘器进行除尘,净化后进入冷凝器进行降温冷凝脱水。产生的尾气经风机进入后续焚烧系统。冷凝器采用循环冷却水对水蒸气进行冷却。

污泥干燥大多采用传导加热形式的卧式圆盘干燥机或空心桨叶干燥机。

卧式圆盘式干燥机工作原理是

在干燥室内, 带有数十片圆盘的转子缓慢旋转,蒸汽作为热介质从转子空心轴的一端进入, 通过旋转金属圆盘将热量传递给物料, 物料在金属圆盘外吸热增焓不断蒸发湿份, 凝结的冷凝水从转子另一端排出。转子周边固定有带一定倾角的刮板, 随着旋转不断将被干燥物料刮起和搅拌, 同时将物料从入口一侧推向出口一侧。合理地设计干燥室长度、转子转速、刮板数量和角度, 能使物料从干燥室一端前进到另一端出口处时恰好完成整个干燥过程。 蒸发的湿份则由顶部引风机抽出。

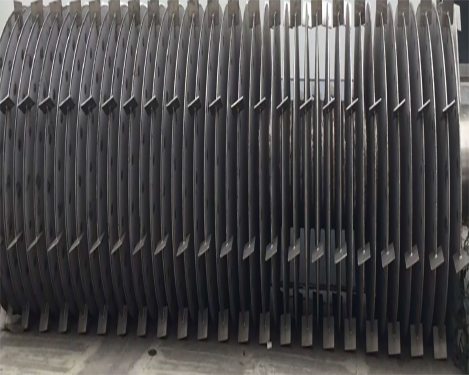

圆盘干燥机盘式干燥机热轴
