回转焙烧炉系统+回转冷却炉系统+冷却或输送系统

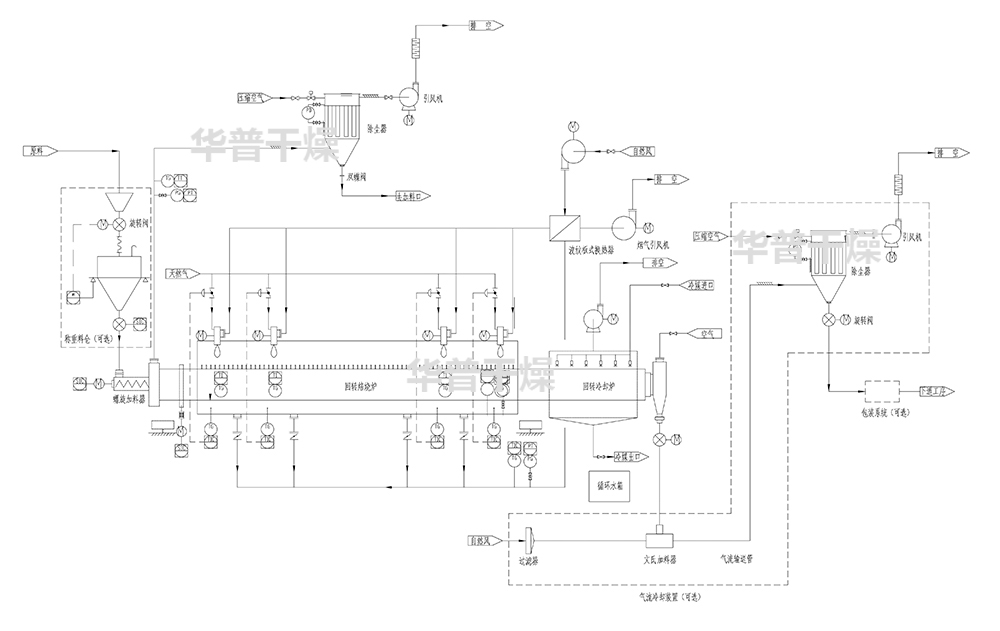

工艺流程图

huizhuanliuchengtu

系统流程阐述

该系统主要由三部分组成:回转焙烧炉系统、回转冷却炉系统以及冷却或输送系统。回转焙烧炉系统主要由过渡料仓(可选)、回转焙烧炉以及加热器系统(电加热或天然气)。过渡料仓可备选称重系统。回转焙烧炉根据物料特性进行设计,材料、防腐等可以根据物料进行设计。加热系统可以采用电加热或天然气加热。回转冷却炉系统主要由回转冷却炉以及冷却系统(空气或水)。冷却系统可以采用自然空气、惰性气体或喷淋冷却。冷却或输送系统可采用冷却螺旋或气流冷却输送装置或两种组合。

产品特点

1自动控制系统可根据用户要求或外部条件的改变快速反应调节。主要表现在进风温度自动调节控制、出风温度与进料量连锁控制(保证产品品质一致)、系统压力调节(自动或手动)以保证系统稳定。焙烧炉控制精度高,分区控制,每区加热温度与加热源连锁控制,每区物料温度可通过特殊测温方式实时显示在控制柜上,并方便用户工艺改变时调整控制。

2系统能很好的控制金属磁性异物的引入,可将金属磁性异物的引入控制在30PPB~50PPB之间。

3简化、优化系统流程,降低了物料泄漏,提高了物料品质。

4焙烧炉筒体整体加工,径向跳动≤4mm/m。

5焙烧时可根据物料要求通入惰性气体等载气。

6回转焙烧炉和回转冷却炉可以一体或分体。

7系统可配套余热回用装置,可节约能耗20~30%。

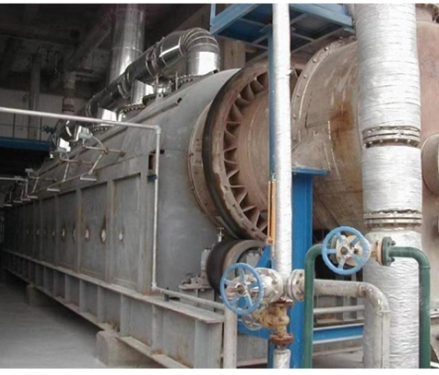

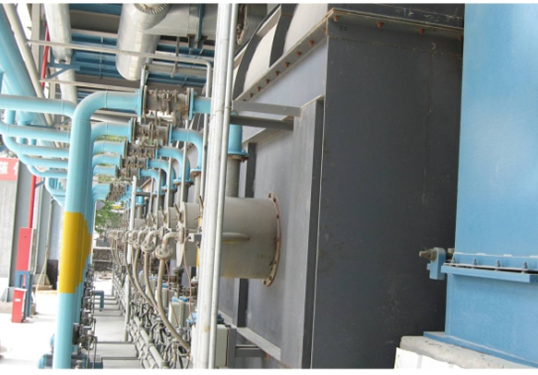

回转2回转1
